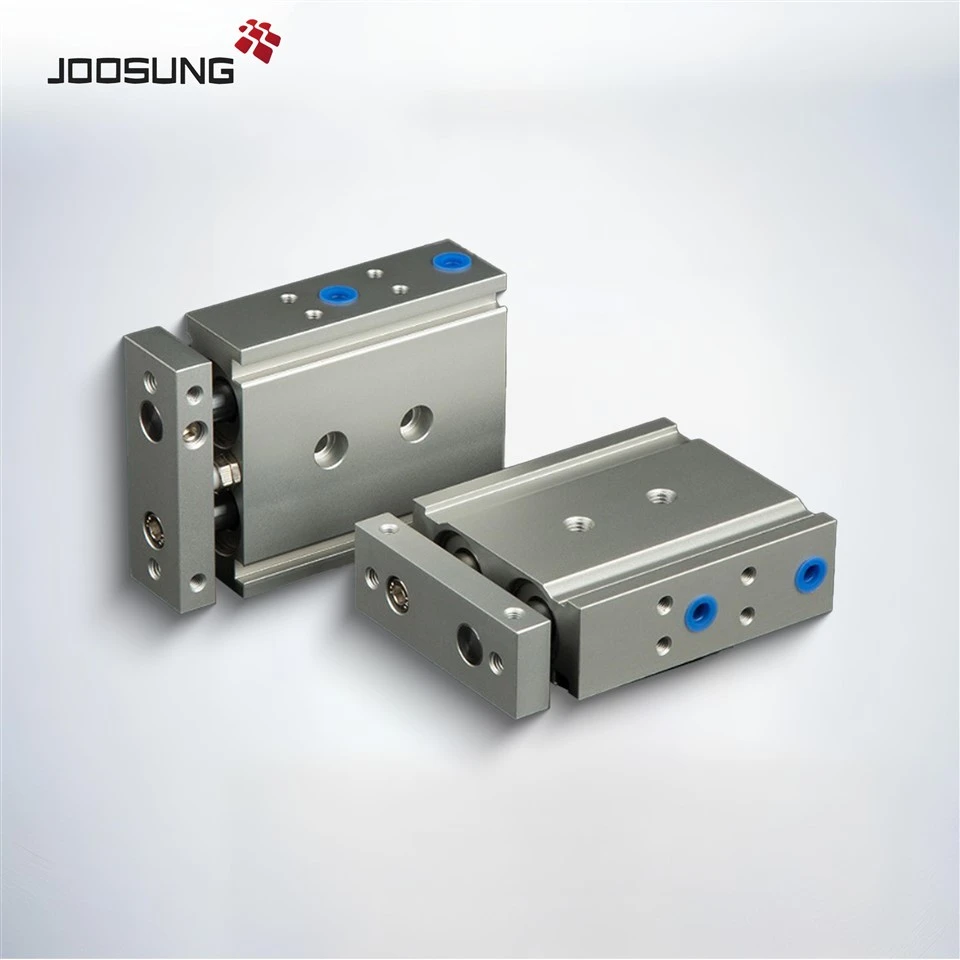

DeCXSL-serien Twin-Rod Guided Cylinderstilby en kompakt aktuatorløsning med innebygde lineære guidelager forLineær bevegelse med høy presisjon. I motsetning til singel-stavsylindere, er detDual-Rod Structuresikrer utmerketIkke-rotasjonsnøyaktighet, økt bærende kapasitet og jevn drift underSide- og forskyvningsbelastninger.
Tilgjengelig iBore størrelser fra 6 mm til 32 mm, CXSL -serien er mye brukt iPick-and-place-mekanismer, robothåndteringsarmer og presisjonsinspeksjonsplattformer. Dens lavprofilerte kropp ogHøy stivhetsguide RailsGjør det egnet for oppsett med begrenset rom der nøyaktig bevegelses- og belastningsveiledning er viktig.
Designet for drop-in-kompatibilitet med globale merker (f.eks. SMC CXSL-serie), støtter denOEM/ODM -tilpasningFor varierte slaglengder, endemonteringsstiler og automatiske alternativer.
|
Hvordan bestille CXSL -serie pneumatisk sylinder |
||||
|
CXS |
M |
20 |
M |
-100 |
|
M: Skyvlager |
6 |
Lub-Restainer |
10,20,30,40,50 |
|
|
10 |
10,30,50,70,80 |
|||
|
L: Ballbussing |
15,20 |
30,50,70,80,90,100 |
||
|
25,32 |
30,50,70,80,90,100 |
|||
Trenger du ultra-presis lineær bevegelse i et kompakt rom?
VårCXSL-serie guidede tvillingstangsylindereLever høy nøyaktighet, ikke-roterende ytelse og robust belastningsstabilitet-alt innenfor et kompakt fotavtrykk.
OEM/ODM støttet
Rask levering og teknisk tegningsstøtte
Få skreddersydde tilbud og tegnefiler nå!
|
Spesifikasjon |
|||||||
|
Bar (mm) |
6 |
10 |
16 |
20 |
25 |
32 |
|
|
Arbeider medium |
Luft |
||||||
|
Bevegelsesmønster |
Dobbel handling |
||||||
|
Sikret trykkmotstand |
1,05MPA (10,7 kgf/cm) |
||||||
|
Max.Pressure |
0,7MPa (7,1 kgf/cm²) |
||||||
|
Min.Pressure |
0,15MPa |
0,1MPa |
0,05MPa |
||||
|
Operasjonstemperaturområde |
5-+60 grad |
||||||
|
Pute |
Begge ender buffer |
||||||
|
Struktur |
Dobbelt kraft |
||||||
|
Stroke Acjustable Range |
(Returm hjerneslag) 0 ~ 5mm |
||||||
|
Peiling |
Lysbildebæring/ball guide lager |
||||||
|
Presisjon av ikke-roterende stempelstang |
Skyv lager |
±0.1 |
±0.15 |
±0.13 |
±0.11 |
±0.1 |
±0.08 |
|
Ballguide lager |
±0.1 |
±0.1 |
±0.07 |
±0.06 |
±0.05 |
±0.04 |
|
|
Portstørrelse |
M5×0.8 |
G1/8" |
|||||
|
Seriemodell |
Tilgjengelige modeller |
|
CXSL6 -serien |
CXSL6-5, CXSL6-10, CXSL6-15, CXSL6-20, CXSL6-25, CXSL6-30, CXSL6-35, CXSL6-40, CXSL6-45, CXSL6-50, CXSL6-55, CXSL6-60-5 |
|
CXSL10 -serie |
CXSL10-5, CXSL10-10, CXSL10-15, CXSL10-20, CXSL10-25, CXSL10-30, CXSL10-35, CXSL10-40, CXSL10-45, CXSL10, CXSL10-55, CXSL10-60-50, CXSL10-555, CXSL10-60-60-5 |
|
CXSL16 -serien |
CXSL16-5, CXSL16-10, CXSL16-15, CXSL16-20, CXSL16-25, CXSL16-30, CXSL16-35, CXSL16-40, CXSL165, CCSL16-50, CXSL16-45, CCXSL16-50, CXSL16-45, CXSL16-5016-40, CXSL16, CXSL16, CXSL16, CXSL16, CXSL16, CXSL16-25, CXSL16, CXSL16, CXSL16-25, CXSL16, CXSL16, CXSL16, CXSL16, CXSL16, CXSL16-25, CXSL16, CXSL16,. |
|
CXSL20 -serien |
CXSL20-5, CXSL20-10, CXSL20-15, CXSL20-20, CXSL20-25, CXSL20-30, CXSL20-35, CXSL20-40, CXSL20-45, CXSL20-50, CXSL20-55, CXSL20-60-60, CXSL20-55, CXSL20-60-60-60-60-60-60-60-6-6--6- ensl20-60-60-60-60-6-6-6- 6-6- |
|
CXSL25 -serien |
CXSL25-5, CXSL25-10, CXSL25-15, CXSL25-20, CXSL25-25, CXSL25-30, CXSL25-35, CXSL25-40, CXSL25, CCSL25025-40, CXSL25-45, CSL25-65-50, CXSL25-55, CXSL250, CXSL25, CXSL25, CXSL25, CXSL25, CXSL25, CXSL25, CXSL25, CXSL25, CXSL25, CXSL25, CXSL25, CXSL25, CXSL25,. CXSL25-65, CXSL25-70, CXSL25-75, CXSL25-80 |
|
CXSL32 -serien |
CXSL32-5, CXSL32-10, CXSL32-15, CXSL32-20, CXSL32-25, CXSL32-30, CXSL32-35, CXSL3, CXSL3, CXSL3, CXSL3, CXSL3, CXSL3, CXSL3, CXSL3, CXSL3, CXSL32, CXSL32, CXSL3, CXSL32, CXSL32, CXSL32, CXSL32-25, CXSL32, CXSL32, CXSL32, CXSL32-25, CXSL32, CXSL32, CXSL32, CXSL32, CXSL32, CXSL32,. CXSL32-65, CXSL32-70, CXSL32-75, CXSL32-80 |
