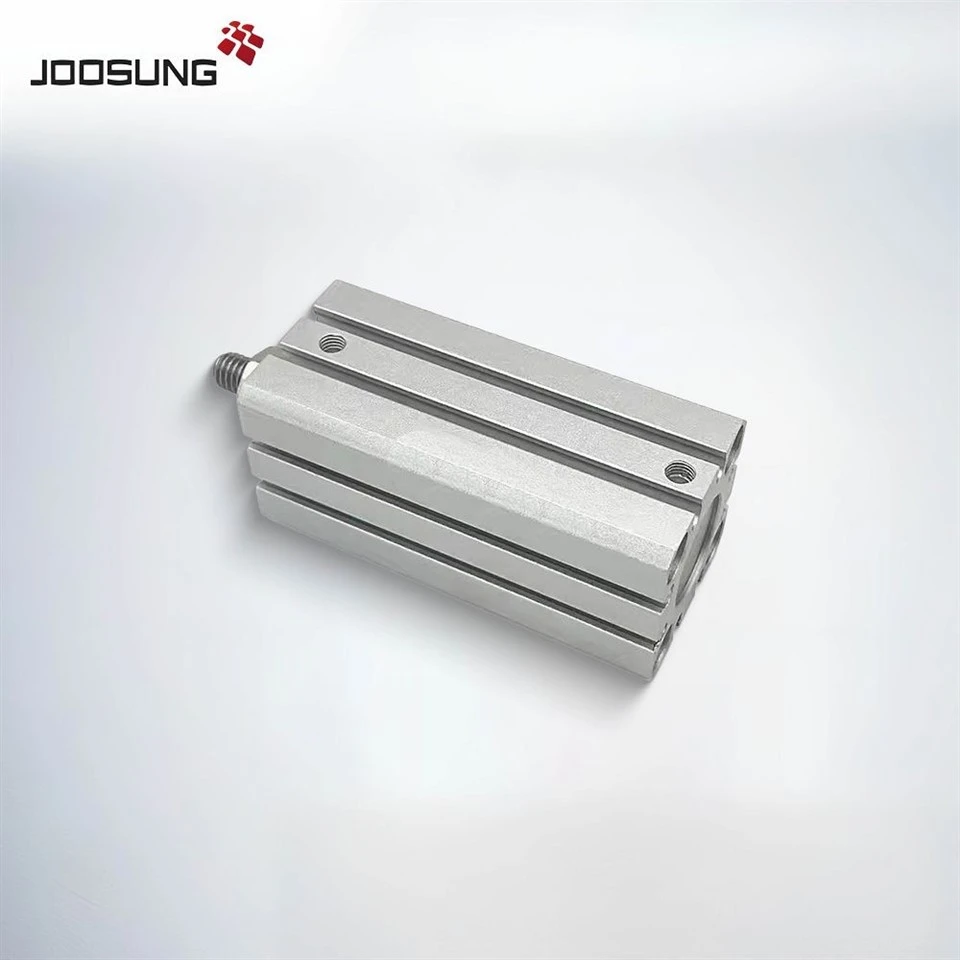

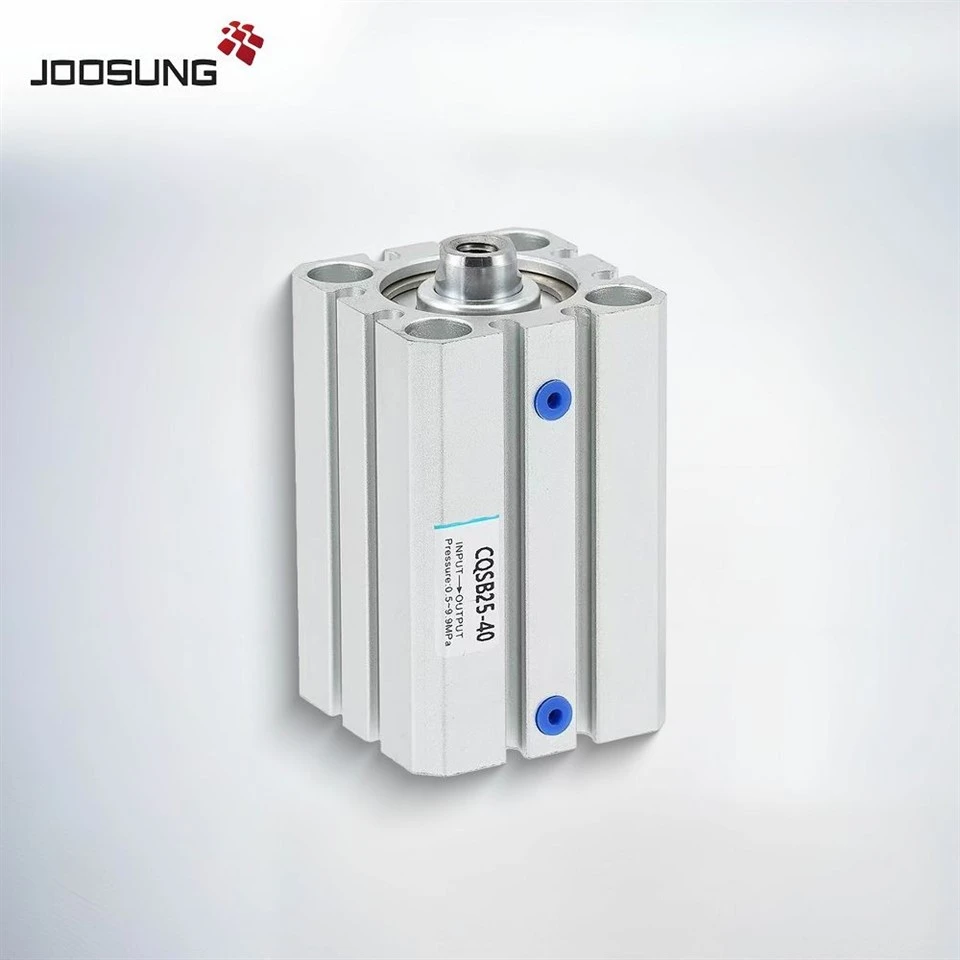

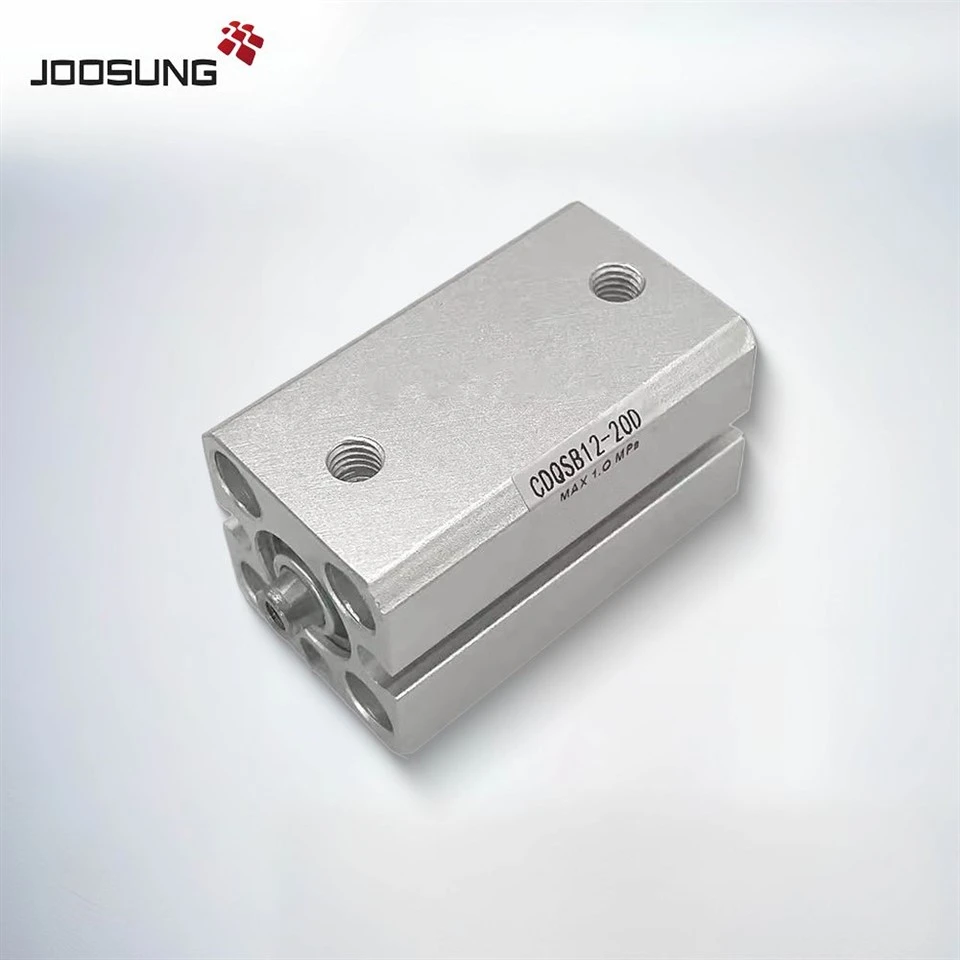

DeCQSB -serien kompakt pneumatisk sylinderer konstruert for moderne automatisering som krever redusert plass uten å ofre ytelse. Bygget tilISO 15552/CQS -standarder, CQSB -sylindere har entynn kropp, Hard-anodisert aluminiumsfat, ogFire overflate bilbryter spor, tillater sømløs magnetisk sensormontering i enhver retning. Borestørrelser varierer fra 6 mm til 125 mm, stryk opp til 50 mm (tilpassbar) og driftstrykket opp til 1 MPa.
Lett, men likevel robust, CQSB gir jevn dobbeltvirkende bevegelse med jevn repeterbarhet, noe som gjør den ideell forRobotgriperenheter, plukker og plasserer systemer, emballasjemaskiner, ogkompakte lineære aktuatorer innen elektronikkproduksjon .
|
Hvordan bestille CQSB -serie pneumatisk sylinder |
|||||||
|
CQS |
B |
20 |
30 |
D |
M |
||
|
CDQs: Magnet |
Montering |
Borestørrelse |
Sylinderslag |
Handling |
Kroppsalternativ |
||
|
Standard hjerneslag |
Langt hjerneslag |
D: Dobbelt skuespill |
Standard hjerneslag |
Langt hjerneslag |
|||
|
B: Gjennom hull |
12 |
5 10 15 |
35 40 45 50 75 100 125 150 175 200 |
NIL: Standard |
C: Med gummi støtfanger stang ende hunntråd |
||
|
L: Fottype |
16 |
C: Gummi |
|||||
|
LC: Kompakt fottype |
20 |
5 10 15 20 25 30 35 40 45 50 |
75 100 125 150 175 200 |
M: Rod end hanntråd |
|||
|
F: stang sideflensetype |
F: Boss på hodeenden |
CM: Med gummi støtfanger stang ende hanntråd |
|||||
|
G: Hodesiden flensetype |
25 |
75 100 125 150 175 200 250 300 |
|||||
|
D: Dobbelt Clevis -type |
|||||||
Trenger du en plassbesparende sylinder for tette automatiseringsdesign?
VårCQSB -serie kompakte sylindereKombiner ISO-kompatibilitet, ultra-kort lengde, sensor-klar fleksibilitet og full boring/hjerneslagstilpasning.
Kontakt oss nå for data ark, CAD -modeller og bulk sitater.
|
Spesifikasjoner |
|||||
|
Borestørrelse (mm) |
12 |
16 |
20 |
25 |
|
|
Handling |
Dobbelt skuespill, enkeltstang |
||||
|
Væske |
Luft |
||||
|
Smøring |
Ikke påkrevd (ikke-lube) |
||||
|
Bevisstrykk |
1,5MPA |
||||
|
Maksimalt driftstrykk |
1,0 MPa |
||||
|
Minimum driftstrykk |
0,07 MPa |
0,05 MPa |
|||
|
Omgivelsestemperatur |
Uten automatisk bryter: -10 til 70 grader (ingen frysing) |
||||
|
Med automatisk bryter: -10 til 60c (ingen frysing) |
|||||
|
Pute |
Ingen, gummi støtfanger* |
||||
|
Stangendedråd |
Kvinnelig tråd |
||||
|
Stroke lengdetoleranse |
Standard hjerneslag: +1 grad Langt slag: +14* |
||||
|
Stempelhastighet |
50 til 500 mm/s |
||||
|
Tillatt kinetisk energi (j) |
Standardtype |
0.022 |
0.038 |
0.055 |
0.09 |
|
Med rubbe støtfanger |
0.043 |
0.075 |
0.11 |
0.18 |
|
|
Seriemodell |
Tilgjengelige modeller |
|
CQSB12 -serie |
CQSB12-5D, CQSB12-10D, CQSB12-15D, CQSB12-20D, CQSB12-25D, CQSB12-30D, CQSB12-35D, CQSB12-40D, CQSB12-45D, CQSB12-50D, CQSB12-55D, CQSB12-60D |
|
CQSB16 -serie |
CQSB16-5D, CQSB16-10D, CQSB16-15D, CQSB16-20D, CQSB16-25D, CQSB16-30D, CQSB16-35D, CQSB16-40D, CQSB16-45D, CQSB16-50D, CQSB16-55D, CQSB16-60D |
|
CQSB20 -serien |
CQSB20-5D, CQSB20-10D, CQSB20-15D, CQSB20-20D, CQSB20-25D, CQSB20-30D, CQSB20-35D, CSB20-40D, CQSB20D, CSB20 -D0D, CQSB20-45D, CSB20-D0D, CQSB20-SB20-f. |
|
CQSB25 -serie |
CQSB25-5D, CQSB25-10D, CQSB25-15D, CQSB25-20D, CQSB25-25D, CQSB25-30D, CQSB25-35D, CQSB25-40D, CQSB25-45D, CQSB25-50D, CQSB25-55D, CQSB25-60D |
|
Seriemodell |
Tilgjengelige modeller |
|
CDQSB12 -serie |
CDQSB12-5D, CDQSB12-10D, CDQSB12-15D, CDQSB12-20D, CDQSB12-25D, CDQSB12-30D, CDQSB12-35D, CDQSB12-40D, CDQSB12-45D, CDQSB12-50D, CDQSB12-55D, CDQSB12-60D |
|
CDQSB16 -serie |
CDQSB16-5D, CDQSB16-10D, CDQSB16-15D, CDQSB16-20D, CDQSB16-25D, CSB16-30D, CDQSB16-35D, CDQSB16-40DQSB16-35D, CDQSB16-40DQSB16-35D, CDQSB16-40DQSB1665D, CDQSB16-30D, CDQSB16-35D, CDQSB16-30D, CDQSB16-35D, CDQSB16-30D, CDQSB16-35D, CDQSB16-30D, CDQSB16. CDQSB16-55D, CDQSB16-60D |
|
CDQSB20 -serie |
CDQSB20-5D, CDQSB20-10D, CDQSB20-15D, CDQSB20-20D, CDQSB20-25D, CDQSB20-30D, CDQSB20-5D, CDQSB20-40D, CDQSB20-55D, CDQSB20-50D, CDQSB20-555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555strekk selskap CDQSB20-60D |
