I pneumatiske kontrollsystemer vedvarer et langvarig ingeniørdilemma: er enluftbehandlingsenhet i to-delertilstrekkelig, eller er enenhet i tre-delerpåbudt?
Juniordesignere spesifiserer ofte tre-enheter som standard, forutsatt at "flere komponenter betyr større pålitelighet." For erfarne ingeniører avslører dette tankeløse valget utilstrekkelig ingeniørmessig dømmekraft.
I stedet for å stole på generiske utvalgstabeller, analyserer denne artikkelen kjerneforskjellene mellom disse to konfigurasjonene fra grunnleggende prinsipper og gjeldende industristandarder, med fokus på det pneumatiske systemets luftforberedelsesenhet.
FRL Fundamentals
UnderISO 1219-1 (grafiske symboler for pneumatiske systemer og komponenter), er begge konfigurasjonene internasjonalt referert til somFRL-enheter:
- F: Filter
- R: Regulator
- L: Smøreapparat
- Tre-enhet: Integrert filter + regulator + smøreapparat
- To-enhet: Kun kombinert filter + regulator
Forskjellen er langt mer enn komponentmengde: Fjerning av smøreapparatet representerer et paradigmeskifte mot olje-fri pneumatisk teknologi.
Kjerneforskjeller
1. Funksjonell distinksjon (GB/T 14513-2021)
- Tre-enhet: Leverersmurt trykkluft, gir filtrering, trykkregulering og oljetåke (1–3 μm partikkelstørrelse) for nedstrømskomponenter.
- To-enhet: Leverertørr, olje-fri trykkluft, fjerning av partikler og kondensat uten smøring.
2. Strukturell design

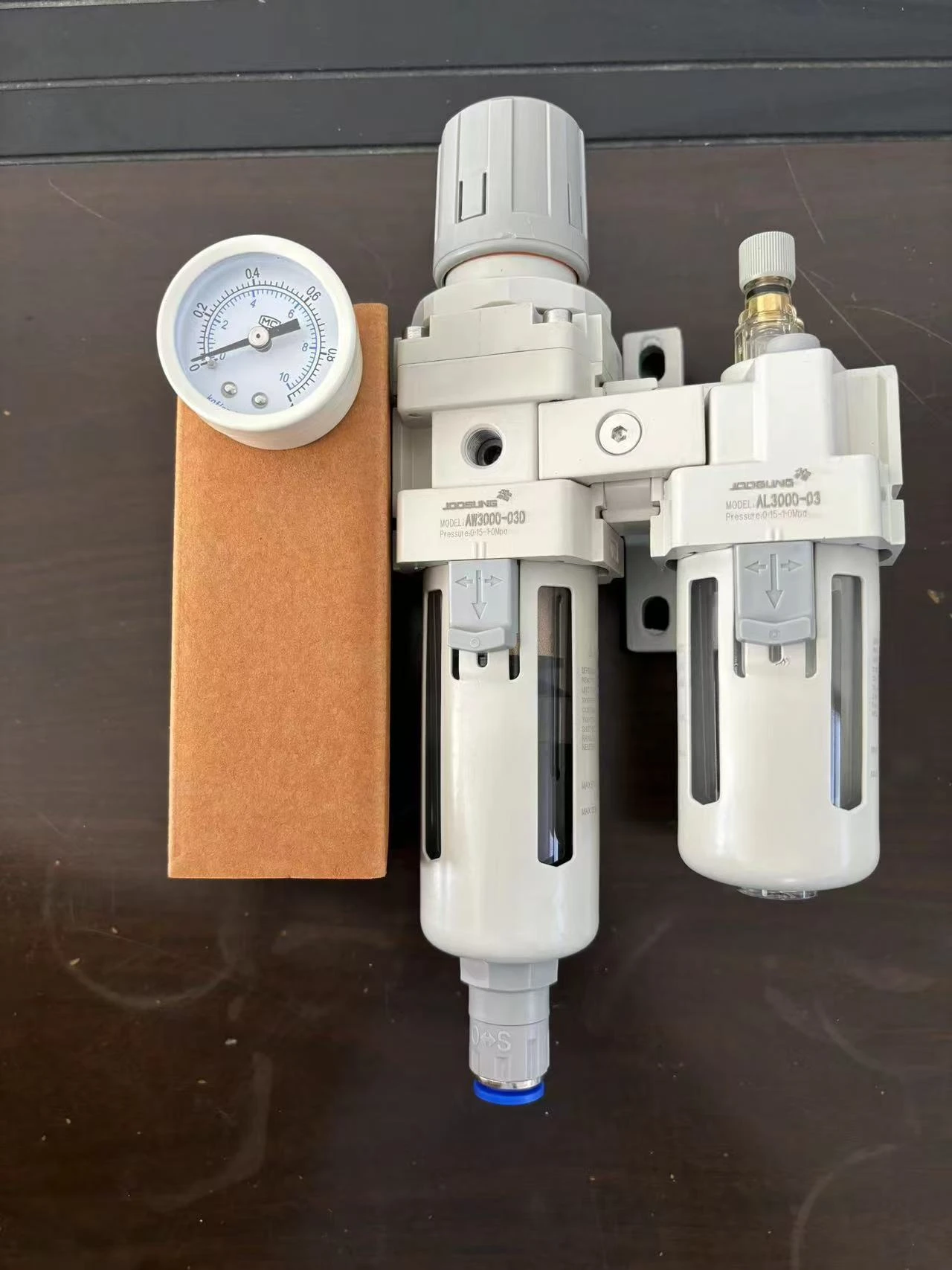

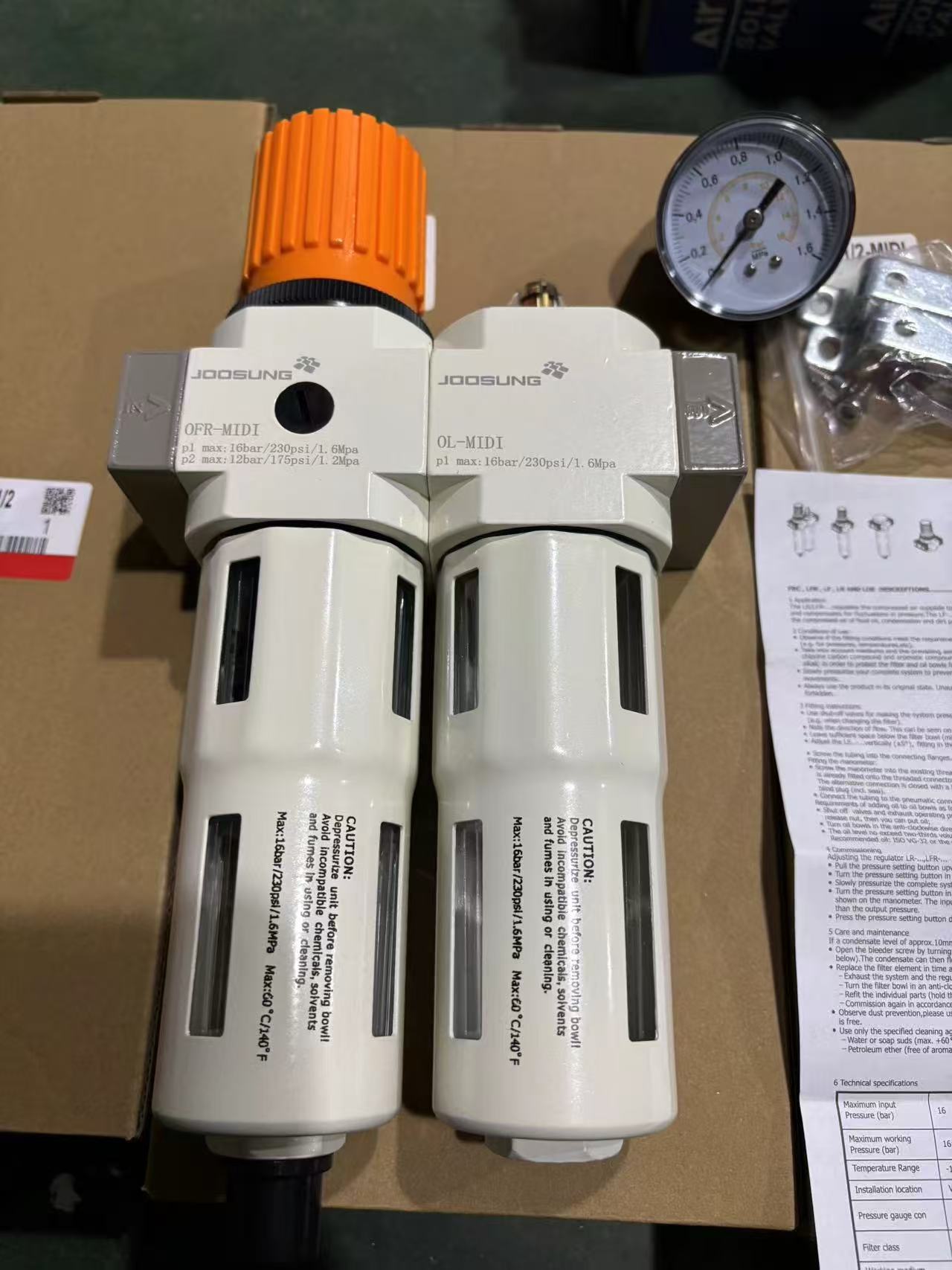

Tidlige tre-enheter brukte diskrete seriekoblede-komponenter. Moderne to-enheter tar i brukmodulær, stablebar konstruksjonperISO 11727, som ofte integrerer filter og regulator i én enkelt filter-regulator for å redusere lekkasjepunkter og forenkle installasjonen.
The Rise of Two-Piece Units: Oil-Free Pneumatics
Høy-applikasjoner, inkludert halvledere, matvareindustrien og legemidler, bruker utelukkende to-enheter, drevet av industriens overgang til olje-fri drift.
Moderne pneumatiske komponenter fra ledende produsenter (SMC, Festo, etc.) bruker selv-smørende tetninger og forhåndssmurte lagre med-fabrikkfylt-langtidsfett, noe som eliminerer behovet for luftbåren oljetåke.
IfølgeJB/T 5967-2021, oljetåkesmøremaskiner erstrengt forbudti systemer som bruker olje-frie eller selv-smørende komponenter, ettersom overflødig oljetåke danner karbonisert slam som kan tette eller sette fast proporsjonalventiler og presisjonsstrømkontroller.
Søknadsprofiler
To-enhet
- Funksjoner: Høy effektivitet, rent, lite-vedlikehold
- Bruksområder: Presisjonselektronikk, medisinsk utstyr, laserkuttere, nytt energiutstyr
- Prinsipp: Stoler på innebygd-komponentsmøring, og unngår forurensning av luftkretsen
Tre-enhet
- Funksjoner: Robust, slitasje-beskyttende, vedlikeholdskrevende-
- Bruksområder: Trebearbeidingsmaskineri, pneumatisk verktøy, tradisjonelt smiutstyr
- Prinsipp: Kontinuerlig oljetåkesmøring og kjøling for pneumatiske motorer og slagsylindre
Strømningsytelse: Trykkfall
PerISO 6358, introduserer hver seriekomponent trykktap. Tre-enheter leverer vanligvis10 %–20 % lavere nominell strømningenn samme -port-størrelse to-enheter på grunn av den ekstra strømningsmotstanden til smøreapparatet. I høy-strømningssystemer med store-sylindre kan underdimensjonerte tre-deler forårsake sakte, underkraftig aktivering.
Vedlikeholdskrav
- To-enhet: Fokusert på kondensatdrenering; mange modeller støtter automatisk drenering.
- Tre-enhet: Krever kondensatdrenering pluss vanlig olje-overvåking og justering av drypp- (1–5 dråper/min). BareISO VG 32 turbinoljeer tillatt; motorolje er ikke tillatt.
Konklusjon
Den vesentlige forskjellen ligger itildeling av smøreansvar:
- To-enheter er avhengige av moderne, vedlikeholdsfrie-selv-smørende komponenter.
- Tre-enheter påfører ekstern oljetåke for å redusere friksjon og slitasje.
Valget bør være basert på faktiske krav til aktuatorsmøring, ikke standardspesifikasjoner. I en tid med olje-fri og ren produksjon, viser bevisst forenkling ofte høyere teknisk profesjonalitet enn overflødig konfigurasjon.
